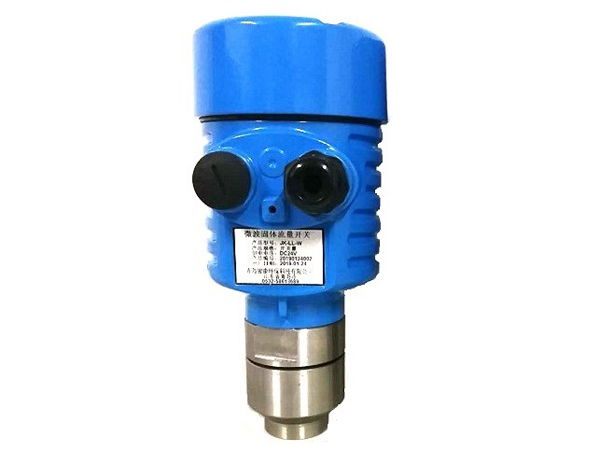

产品简介

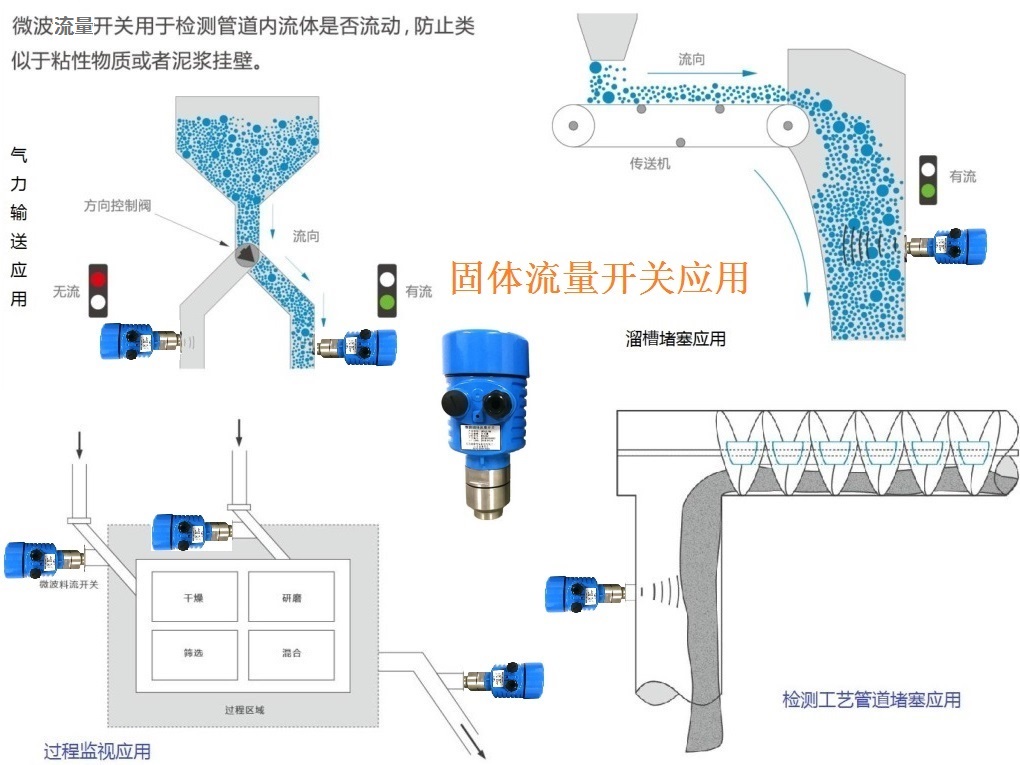

JK-LL-W型微波固体流量开关由我公司研发生产，分为模拟量输出和开关量输出两种。广泛应用于冶金、发电、水泥/混凝土、食品加工、塑料、谷物、造纸、采矿等行业气固两相流的风粉比在线监测；管道、溜槽、风力输送机、振动槽、皮带输送机；总之该产品主要应用在固体流动、堵塞或空管监测场合。典型应用于高炉喷煤系统。
工作原理
微波固体流量开关传感器采用24GHZ高频微波，通过传感器与管道之间电磁场的耦合，产生一个测量场，测量场的微波能量被固体颗粒反射回来并被接收，流动的颗粒物反射的微波与发射波之间存在波幅差，波幅差的大小与管道内颗粒物的浓度或流量正相关，即波幅差越大，浓度值越大。
产品特点
l 测量灵敏度高；l 非接触测量，使用寿命长；
I 不受温度、压力、流速、振动、噪声等干扰；
l 经多普勒频率位移，自动补充流速对浓度的影响。
技术要求
| 环境温度 | -40℃～80℃（电子部件） |
| 环境湿度 | 45%～85%RH |
| 介质压力 | ＜2.5MPa |
| 介质温度 | -50℃～260℃（标准型） |
| 测量精度 | ±5.0% |
| 防护等级 | IP66 |
| 测量量程 | 0-100kg/kg |
| 输出方式 | 模拟量输出型：DC 4-20mA信号 |
| 开关量输出型：继电器输出 | |
| 电源电压 | DC 24V±10% |
| 接线方式 | 四线制 |
