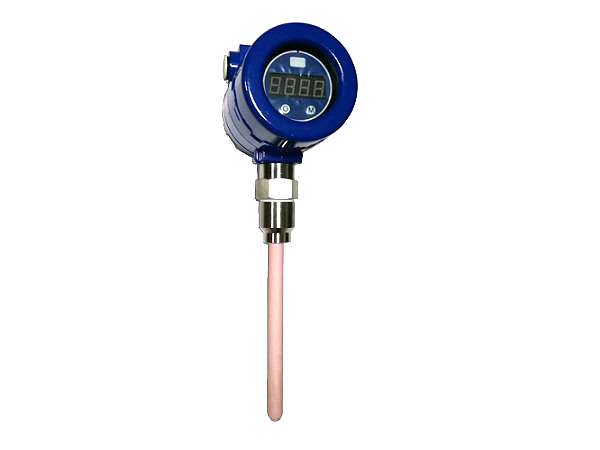

    探头式管道粉尘检测仪就是我们市面上比较常见的静电粉尘检测仪，它是一种探针式管道粉尘检测仪，日常避免不了会出现一些问题，我们应该怎样解决呢？今天就由我们的管道粉尘检测仪厂家-青岛骏康环保来讲解一下超量程的原因分析与解决方案，以及常见的故障和分析。

探头式管道粉尘检测仪超量程的原因分析

    1.探头保护层（刚玉套管或喷涂层）损坏---我们的工作原理式静电感应原理，也就是我们常说的交流耦合，前端接收的信号是pA级的交流信号，如果探头保护层损坏，则导致前端接收的信号是直流信号，此信号比较大，长时间在此状态下可能损坏变送器板；
    2.传感器没有接地或安装管道没有接地---假如没有接地的话，管道粉尘检测仪前端的探头感应的全是干扰信号，此信号比较大，一般都可以达到20mA左右（每个工况不同，信号大小不确定）。
    3.镀银信号线接触到了金属外壳---我公司所用的信号线是电阻比较小，抗干扰能力比较强的进口镀银信号线，此信号线假如接触到金属外壳，就相当于整个管道都属于探头，跟上一条的原因近似，接收到的信号全是干扰信号，信号比较大，可能会超量程；
    4.变送器板损坏----变送器板长时间工作，可以有一些元器件老化，导致不能正常工作，输出信号大于20mA；
    5.上位机程序错误---上位机也有可能出现错误，程序错误，工程师操作错误，PLC或DCS模块或通道损坏等都有可能导致显示数值比较大甚至超量程；
    6.DC24V电源对地不隔离---导致电源干扰，二线制输出信号一路比较大（超过20mA），一路比较小。

探头式管道粉尘检测仪超量程的解决方案

     根据上述原因我们不难看到，超量程总起来讲就两种大的情况：前四个原因是现场自身的原因，后两种原因是属于外界的原因。所以我们先排查一下是自身的问题还是外界的问题。先检查一下输出信号是否正常，正常的话就属于上位机或者PLC通道的问题，不正常的话属于电源的问题或者前四个原因。针对上述原因，我们提供解决方案如下：
    1.用绝缘电阻表测量探头对地的电阻是多少，如果电阻大于100MΩ，则说明探头保护层没有损坏，反之，则保护层损坏，请尽快更换备品备件；
    2.引一条接地线到接地网，观察是否恢复正常，如果正常了，则说明现场接地不好；
    3.镀银信号线接触到金属外壳，这个用肉眼就可以排除；
    4.变送器板损坏，我们可以更换一块变送器板，看一下是否恢复正常；
    5.如果输出信号正常，则说明是外界原因导致，如上位机程序错误、模块或通道损坏，我们可以换一个通道或者模块试一下；
    6.如果是因为电源对地不隔离，我们可以加装一个配电隔离器就可以解决。为防止出现这种情况，我们建议所有的静电粉尘检测仪都加装配电隔离器，接线方式如下图：

探针式管道粉尘检测仪常见故障及分析

    1.信号非常稳定

    故障分析：
    ①变送器信号线没有接好；
    ②变送器信号线开路或接地；
    ③信号线拨动开关调整错误；
    ④被测介质过于洁净或者传感器插入深度不合格；
    ⑤电极涂层或套管损坏；
    ⑥不适用于现场工况；
    ⑦变送器板损坏。

    2.信号波动比较大

    故障分析：
    ①接地不良；
    ②安装位置附近有强电场、强磁场；
    ③信号线与动力线在一个线缆槽；
    ④稳定性调整错误；
    ⑤变送器板损坏。

    3.变送器有电压无电流

    故障分析：
    ①信号输出回路接地；
    ②变送器板没有经过铜柱，直接与接线盒接触；
    ③显示开关调整错误；
    ④变送器板损坏。

    4.变送器无电压无电流

    故障分析：
    ①供电电源线开路；
    ②电源线端子接触不良；
    ③变送器板损坏。

    5.输出回路电流显示30mA以上或2mA左右

    故障分析：
    供电电源对地不隔离，建议加装配电隔离器。
    以上就是探头式管道粉尘检测仪超量程的原因分析与解决方案。
