法兰式管道粉尘检测仪

发布时间:2021-09-20 16:11人气:

法兰式管道粉尘检测仪是根据客户要求定做的静电粉尘检测仪。

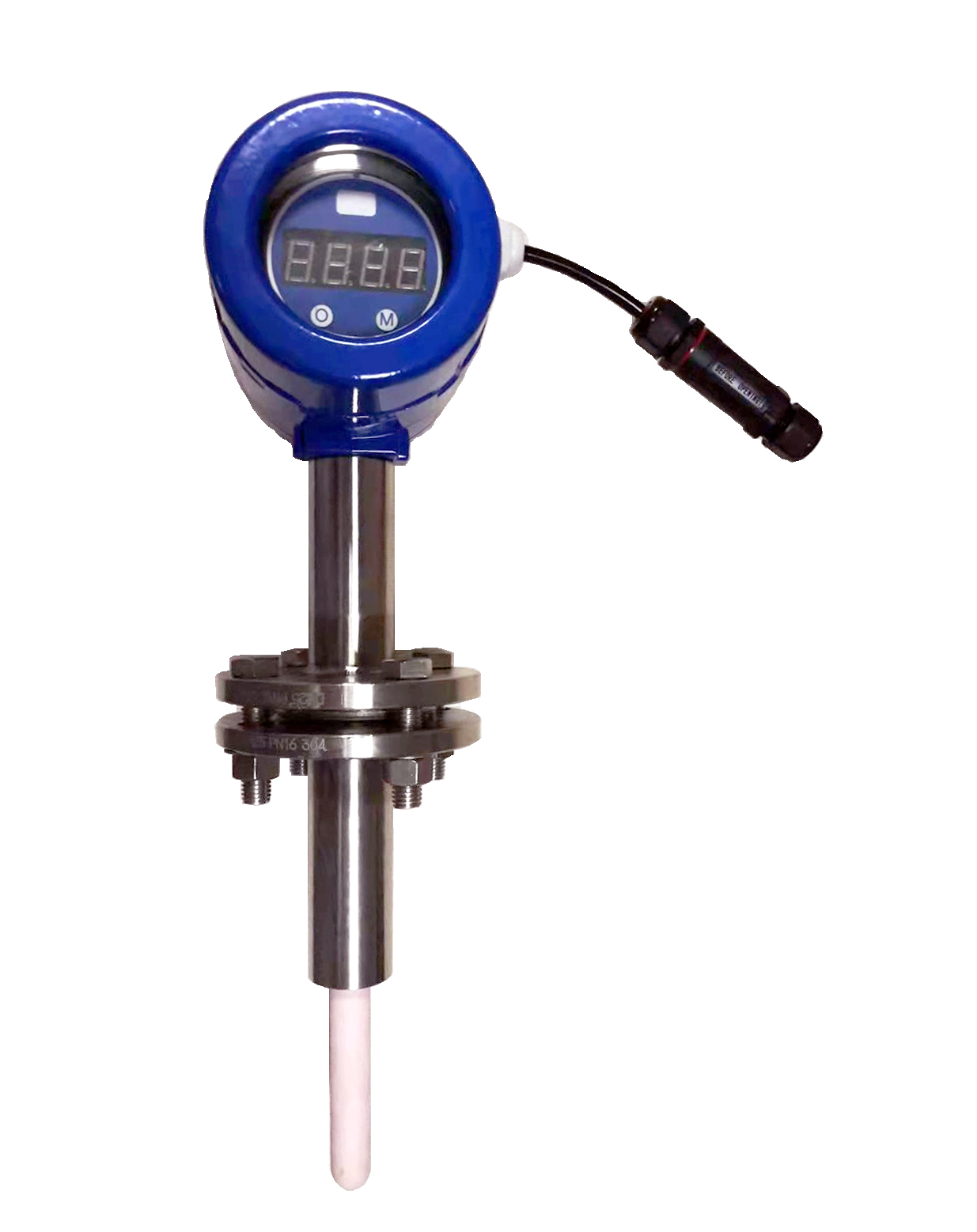

法兰式管道粉尘检测仪

一、产品介绍

  法兰式管道粉尘检测仪是应客户要求,应用于化工厂,检测管道内的粉尘含量,以便进行后续工作。管道内含有有毒有害气体,所以密封必须良好。

二、工作原理

  利用静电荷测量方法,采用动态电荷法原理,含有粉尘颗粒的气固两相流体在输送过程中,由于粉尘颗粒与粉尘颗粒,粉尘颗粒与管道内壁的碰撞和摩擦,将使粉尘颗粒带上电荷,形成静电场。当带电粉尘颗粒通过测量电极时,测量电极感应出正负电荷,电荷在转移运动中形成电流信号,此交流电信号的大小和粉尘质量含量成正比。通过对此电信号进一步放大,运算处理,从而精确测量出粉尘浓度。

三、仪器性能

1、由传感器单元、变送器单元组成的结构,抗干扰性能高;
2、电极采用材质喷涂,具有更强的耐高温,抗腐蚀和防黏附能力;
3、主体采用独特设计,气密连接件严防被测气体泄漏和测量电极向外冲击挤出。
4、变送器具有自动调零功能,能有效避免数据零漂;
5、变送器采用无极性DC-24V供电,防止连接线失误损坏设备的可能性。
6、可以替代人工捡漏、对除尘、烟尘排放有指导作用;
7、二线制(4-20mA)电流信号生输出,抗干扰能力强,易于远距离传输,对传输导线无特殊要求。输出电流与粉尘浓度成线性关系,方便后续的DCS数据处理。

四、技术要求

1:测量范围:0-50mg/m3,量程可调。
2:管道直径:DN150,其他尺寸可定做。
3:精度等级:±2.5%
4:粉尘粒径:0.1um~200 um
5:工作温度:-50℃~260℃(450℃)
6:环境温度:-40℃~85℃(电子部件)
7:相对湿度:不结露90%
8:气体流速:3m/s~30 m/s
9:管道压力:-0.1Mpa~2 Mpa
10:环境振动:最高连续震荡量,任何方向、任何频率:均方根值2g(20m/s2)
11:零点漂移:低于1% ;满量程漂移:低于1%
12:探杆结构:标准探杆,长度与现场管道匹配
13:输出方式:二线制4 ~20mA隔离输出
14:供电电源:24VDC
15:防爆等级:本安防爆
16:连接方式:法兰连接(取消M27*2螺纹连接方式),带配对法兰、密封垫片(金属缠绕垫)及碳钢紧固螺栓。法兰及紧固件符合HG/T20592化工标准要求。配对法兰与安装短管以及法兰与表体须满焊,安装短管须为无缝钢管且壁厚不得小于3mm。
